Pompa odśrodkowa napędowa magnetyczna do płynów o niskim punkcie migającego

Szczegóły Produktu
Miejsce pochodzenia: CHINY
Nazwa handlowa: RICITE
Numer modelu: RMI
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Szczegóły pakowania: Drewniana skrzynka
Czas dostawy: 5-8 dni roboczych
Zasady płatności: T/T, L/C
Możliwość Supply: 50 zestawów dziennie

Szczegółowe informacje

Miejsce pochodzenia CHINY Nazwa handlowa RICITE
Numer modelu RMI Nazwa produktu: RMI Pompa odśrodkowa z napędem magnetycznym ze stali nierdzewnej
Kolor: Czerwony, niebieski Dostosowane Kaliber: 32-300mm
PRZEPŁYW: 3,2-1000m3/godz Wyciąg: 8-150m
Temperatura: -20 ℃ - +120 ℃(Dostosuj według potrzeb +120 ℃ -+350 ℃) Ciśnienie: 0-1,6 MPa (dostosowane 1,6-30 MPa w razie potrzeby)
Władza: 1,1-315 kW Zastosowanie: ropa naftowa, chemia, farmacja, galwanizacja
High Light:

bezuszczelkowa pompa chemiczna z napędem magnetycznym

,

odśrodkowa bezuszczelkowa pompa chemiczna z napędem magnetycznym

,

magnetyczna pompa chemiczna

Opis produktu

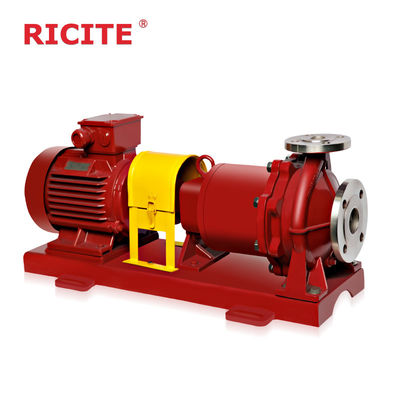

RMI Pompy odśrodkowe napędowe ze stali nierdzewnej





Pompa odśrodkowa napędowa magnetyczna do płynów o niskim punkcie migającego 0Opis

RMIPompa magnetyczna ze stali nierdzewnej jest rodzajem pompy, która wykorzystuje transmisję magnetyczną, która może oddzielić silnik od nadwozia pompy,unikanie problemu wycieku płynu w uszczelnieniu tradycyjnych pompSkłada się głównie z urządzeń napędowych, wirników magnetycznych, osłon uszczelniających, uszczelnień statycznych i innych części.

Jego zasada działania polega na wykorzystaniu transmisji magnetycznej do przekształcenia obrotu silnika elektrycznego w obrót nadwozia pompy.silnik elektryczny napędza zewnętrzny wirnik magnetyczny do obrotu, a poprzez indukcję pola magnetycznego wewnętrzny wirnik magnetyczny wirnika napędza ciało pompy do obrotu.można uniknąć problemu wycieków uszczelnień dynamicznych, unikając w ten sposób wycieków płynów i zanieczyszczenia środowiska.

Ogólnie rzecz biorąc, pompy magnetyczne ze stali nierdzewnej mają doskonałą wydajność uszczelniającą i mogą zapobiegać wyciekom płynu, dzięki czemu są szeroko stosowane w gałęziach przemysłu o wysokich wymaganiach dotyczących wycieku płynu i zanieczyszczenia.



Pompa odśrodkowa napędowa magnetyczna do płynów o niskim punkcie migającego 0WYMAJANIE

Pompa napędu magnetycznego serii RMI jest odpowiednia dla ropy naftowej, chemicznej, farmaceutycznej, galwanizacji, żywności, filmu i druku, oczyszczania wody, obrony narodowej i innych gałęzi przemysłu,jest idealną pompą do przenoszenia palnych, wybuchowe, agresywne, toksyczne, oczyszczone i różne płynne żrące.

Części mokre pompy napędowej z serii RMI są wykonane ze stali nierdzewnej i są odpowiednie do transportu medium o ciśnieniu nie większym niż 1,6 MPa, temperaturze nie większej niż 120°C,i lepkość nie większa niż 30x 10-6 mz V / SProszę skontaktować się z sprzedawcami, aby uzyskać więcej wsparcia, jeśli ciśnienie jest większe niż 1,6 MPa, lub temperatura przekracza 120 stopni, lub potrzebujesz kamizelki cieplnej, itp.



Pompa odśrodkowa napędowa magnetyczna do płynów o niskim punkcie migającego 0Funkcje strukturalne edycja transmisji

Magnes stały

Magnes stały wykonany z materiałów magnetycznych ziem rzadkich posiada szeroki zakres temperatury roboczej (-45-400 °C), wysoką siłę przymusu, dobrą anisotropii w kierunku pola magnetycznego,i bez demagnetyzacji, gdy bieguny są blisko siebieTo dobre źródło pola magnetycznego.

Włókna izolacyjne

W przypadku zastosowania metalowego obudowy izolacyjnej, obudowa izolacyjna znajduje się w sinusowym zmiennym polu magnetycznym,a prąd eddy jest indukowany na odcinku prostopadłym do kierunku linii siły magnetycznej i przekształcony w ciepłoWyrażenie dla prądu wirusowego jest następujące: gdzie Pe - prąd wirusowy; K - stała; N - prędkość nominalna pompy; T - moment przenoszenia magnetycznego; F - ciśnienie wewnątrz spacera;D - wewnętrzna średnica obudowy rozstawkiPo zaprojektowaniu pompy, n i T są dane przez warunki pracy,i zmniejszenie prądów wirusowych można rozważyć tylko z takich aspektów jak F i DWybór materiałów niemetalicznych o wysokiej odporności i wytrzymałości do wykonania osłon izolacyjnych ma znaczący wpływ na zmniejszenie prądu wirusowego.

Przepływ płynu chłodzącego i smarowego

Podczas pracy pompy należy użyć niewielkiej ilości płynu do spłukiwania i chłodzenia pierścieniowej przestrzeni między wewnętrznym wirnikiem magnetycznym a osłoną izolacyjną,oraz parę tarcia łożyska przesuwnegoPrzepływ płynu chłodzącego wynosi zwykle 2% -3% zaprojektowanego przepływu pompy, a pierścieniowa przestrzeń między wewnętrznym wirnikiem magnetycznym a osłoną izolacyjną generuje wysokie ciepło z powodu prądów wirusowych.W przypadku braku wystarczającej ilości smaru chłodzącego lub gdy otwór spłukiwania nie jest gładki lub zablokowany, spowoduje, że temperatura środka będzie wyższa niż temperatura robocza magnesu stałego, stopniowo tracąc magnetyzm wewnętrznego wirnika magnetycznego,i powoduje awarię napędu magnetycznegoJeżeli medium jest wodą lub płynem na bazie wody, wzrost temperatury w obszarze pierścieniowej szczeliny może być utrzymywany na poziomie 3-5 °C; jeżeli medium jest węglowodorem lub olejem,wzrost temperatury w obszarze pierścieniowej szczeliny może być utrzymywany na 5-8 °C.

łożyska przesuwne

Materiały stosowane do łożysk przesuwnych pomp magnetycznych obejmują impregnowany grafyt, wypełnione PTFE, ceramikę inżynieryjną itp. Ze względu na doskonałą odporność na ciepło, odporność na korozję,i odporność na tarcie ceramiki inżynieryjnej, łożyska przesuwne pomp magnetycznych są w większości wykonane z ceramiki inżynieryjnej.odległość od łożyska nie powinna być zbyt mała, aby uniknąć wypadków utrzymywania wału.

Z uwagi na fakt, że łożyska przesuwne pompy magnetycznej są smarowane przewożonym środkiem,W celu wykonania łożysk należy wybrać różne materiały w zależności od różnych mediów i warunków pracy.



Pompa odśrodkowa napędowa magnetyczna do płynów o niskim punkcie migającego 0Wykorzystanie

1, CFD (Computational Fluid Dynamics) konstrukcja komponentów hydraulicznych, szeroki kanał przepływu, wysoka wydajność, niska wydajność NPSHr, mniejsza siła promieniowa.

2. Włuszczone części są kształtowane przez precyzyjną formę odlewu, gładką wewnętrzną ścianę kanału przepływu i wysoką wydajność.

3Wybierz wysokiej wydajności magnesy stałe NdFeB (neodymium bor żelaza) i SmCo (samarium kobaltu), aby zapewnić wystarczający moment magnetyczny.

4. niskim prądem wirusowym, dzięki czemu wydajność pompy jest większa.

5Modułowa konstrukcja części, łatwa w utrzymaniu.

6. Łożisko i wał przyjmowane wysoką odporność na zużycie, wysoką odporność korozyjną SSiC, unikalny podwójny design konstrukcji pozycjonowania łożyska, z dynamiczną strukturą smarowania,aby zapewnić stabilną wydajność i wydłużyć żywotność.

7Specjalna konstrukcja smarowania i chłodzenia: środek transportowy jest używany do odbierania ciepła wytwarzanego przez prąd wirusowy na puszce i smarowania łożyska prostokąta,aby siła osiowa pompy mogła automatycznie równoważyć i zapewnić bezpieczne działanie pompy.

8. puszka wykonana z wysokiej jakości stali nierdzewnej z zaawansowaną technologią, całkowicie odpuszcza środek (gdy zatrzymuje się na naprawę) i automatycznie opróżnia (gdy ponownie uruchamia).

9W razie potrzeby można dodać płaszcz cieplny, płaszcz chłodzący lub płaszcz o wysokiej temperaturze.



Pompa odśrodkowa napędowa magnetyczna do płynów o niskim punkcie migającego 0Parametry:

Nazwa TYPU Płynność Głowa temperatury roboczej moc prędkość Dia FLANGE ciśnienie

Włókiennicze

magnetyczny ze stali

pompa napędowa

RMI 3.2-1000 m3/h 8-150 m -20~350°C 1.1-315kw 2900/1450 obr./min. 32-200 mm 0-1.6Mpa (1.6-30 Mpa należy dostosować) Obrót w kierunku wskazówek zegara od strony silnika)



Pompa odśrodkowa napędowa magnetyczna do płynów o niskim punkcie migającego 5

Pompa odśrodkowa napędowa magnetyczna do płynów o niskim punkcie migającego 0Modelowy kod:



Pompa odśrodkowa napędowa magnetyczna do płynów o niskim punkcie migającego 7



Pompa odśrodkowa napędowa magnetyczna do płynów o niskim punkcie migającego 0Modele:



Model Q
(m3/h)
H
(m)
n
(r/min)
n
(%)
Silnik moc
(Kw)
RMI 32-20-125 3.2 20 2900 16 YX490S-2 1.5
RMI 32-20-160 3.2 32 2900 18 YX490L-2 2.2
RMI 40-25-105 6.3 12.5 2900 20 YX490S-2 1.5
RMI 40-25-125 6.3 20 2900 24 YX490L-2 2.2
RMI 40-25-160 6.3 32 2900 26 YX4100L-2 3
RMI 40-25-200 6.3 50 2900 26 YX4132S1-2 5.5
RMI 40-25-250 6.3 80 2900 20 YX4160M1-2 11
RMI 50-32-125 12.5 20 2900 34 YX4100L-2 3
RMI 50-32-160 12.5 32 2900 39 YX4112M-2 4
RMI 50-32-200 12.5 50 2900 31 YX4132S2-2 7.5
RMI 50-32-250 12.5 80 2900 25 YX4160M2-2 15
RMI 65-50-125 25 20 2900 45 YX4112M-2 4
RMI 65-50-160 25 32 2900 45 YX4132S2-2 7.5
RMI 65-40-200 25 50 2900 35 YX4160M2-2 15
RMI 65-40-250 25 80 2900 37 YX4160L-2 18.5
RMI 65-40-315 25 125 2900 27 YX4200L2-2 37
RMI 80-65-125 50 20 2900 55 YX4132S2-2 7.5
RMI 80-65-160 50 32 2900 55 YX4160M1-2 11
RMI 80-50-200 50 50 2900 50 YX4160L-2 18.5
RMI 80-50-250 50 80 2900 45 YX4200L1-2 30
RMI 80-50-315 50 125 2900 40 YX4250M-2 55
RMI 100-80-125 100 20 2900 61 YX4160M1-2 11
RMI 100-80-160 100 32 2900 61 YX4160L-2 18.5
RMI 100-65-200 100 50 2900 60 YX4200L1-2 30
RMI 100-65-250 100 80 2900 56 YX4250M-2 55
RMI 100-65-315 100 125 2900 50 YX4280M-2 90



Pompa odśrodkowa napędowa magnetyczna do płynów o niskim punkcie migającego 9



Ponad 10 000+ klientów z branży chemicznej, farmaceutycznej, nowej energii, elektronicznej folii aluminiowej i innych branż wybrało produkty RICITE (pompy napędowe magnetyczne, pompy silnikowe chemiczne,Pompy diafragmowe, mechaniczne pompy odśrodkowe uszczelniające itp.), a Ricite (Zhejiang) Science & Technology Co., Ltd. brała udział w edycji kilku przemysłowych norm i specyfikacji technicznych,i zdobył wyróżnienie High-TechRicite (Zhejiang) Science & Technology Co., Ltd. jest zaangażowana w produkcję pomp bezciekłych,i przywiązuje się do celu opracowania pomp napędowych magnetycznych, pomp silnikowych chemicznych i innych pomp, oraz dąży do innowacji technologicznych oraz dostarcza klientom niezawodnych, wysokooszczędnych i oszczędnych energii pomp i usług.
