Szczegółowe informacje |
|||
Place of Origin | China | Nazwa handlowa | RICITE |
---|---|---|---|
Numer modelu | RMD-FT | Nazwa produktu: | Pompa odśrodkowa z napędem magnetycznym RMD wyłożona fluoropolimerem |
Kolor: | Czerwony, niebieski Dostosowane | Kaliber: | 32-300mm |
PRZEPŁYW: | 3,2-1000m3/godz | Wyciąg: | 8-150m |
Temperatura: | -20 ℃ - +150 ℃(Dostosuj według potrzeb +150 ℃ -+350 ℃) | Ciśnienie: | 0-1,6 MPa (dostosowane 1,6-30 MPa w razie potrzeby) |
Władza: | 1,1-315 kW | Zastosowanie: | ropa naftowa, chemia, farmacja, galwanizacja |
High Light: | mała magnetyczna pompa napędowa,odśrodkowa bezuszczelkowa magnetyczna pompa napędowa,pompa napędowa ze stali nierdzewnej |

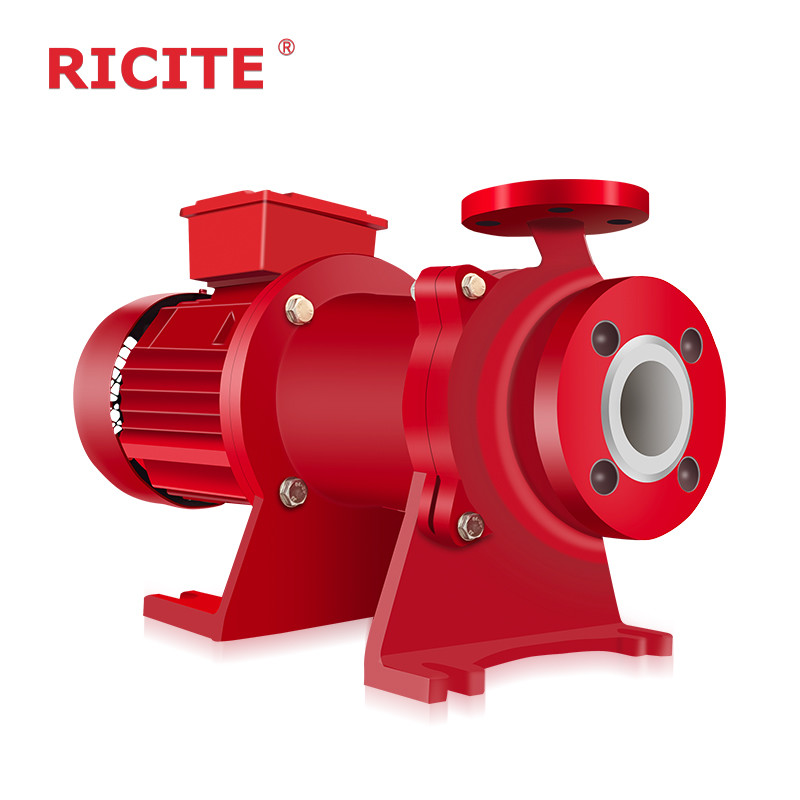

RMD pompa odśrodkowa z napędem magnetycznym o powłoki fluoropolimerowej
Opis
Pompa magnetyczna wykorzystuje sprzęgło magnetyczne do przesyłania mocy, całkowicie bez wycieków, gdy silnik napędza zewnętrzny wirnik magnetyczny do obrotu,linie pola magnetycznego przechodzą przez szczelinę i może, działając na wewnętrzny wirnik magnetyczny, tak aby wirniki pompy obracały się synchronicznie z silnikiem i przekazywały moment obrotowy bez kontaktu mechanicznego.brak wycieków zmniejszających zanieczyszczenie, oszczędza energię i chroni zdrowie pracowników linii produkcyjnej.
Wykorzystanie
1. wyściółka pompy, obrotowa i puszka wykonana jest z termoodpornego PFA/FEP, bez opadów zanieczyszczeń, nadającej się do transportu wysokoczystej, wysokożrącej płynu chemicznego;
2Ramka pompy jest wykonana z żelaza elastycznego, a kołnierze są zgodne ze standardami, mają wysoką wytrzymałość mechaniczną, mogą wytrzymać ciężkie obciążenie rurociągów;
3. części mokre są wyłożone materiałem PFA/FEP, płynny kanał przepływu, wyższa wydajność hydrauliczna, mniejsze straty tarcia hydraulicznego i wysoka wydajność;
4. wał, obudowa łożyska, wirnik i stator wykonane są z SSiC, charakteryzujące się wysoką twardością, wysoką odpornością na zużycie i wysoką odpornością na korozję;
5.Unikalny spiralny rowek konstrukcja wewnętrznego otworu rękawku łożyska sprawia, że smarowanie łożyska prostych bardziej wygodne i łatwiejsze do odejścia ciepła generowanego przez tarcie podczas pracy;
6Do puszki dodaje się puszkę wstawną, dzięki czemu może ona wytrzymać wyższe ciśnienie w układzie i może eliminować ciepło wytwarzane przez prąd magnetyczny wywrotowy spowodowany przez metalowy obudowę;
7Magnesy wewnętrzne i zewnętrzne wykonane są z materiałów kobaltowych NdFeB i samarium, a powierzchnia magnesu wynosi aż 3600 gaussów.który może bezproblemowo przenosić moment obrotowy silnika do obrotowca, nie ślizga się w warunkach dużego przepływu, a także uniemożliwia kontakt wirnika obrotowego z tylnym pierścieniem napędowym,w ten sposób zapobiegać topnieniu części fluoropolimerowych z powodu ciepła wytwarzanego przez fikcję, oraz zapewnienie stabilnego działania pompy magnetycznej w przypadku wysokiej korozji;
8. Cała pompa ma strukturę wyciągającą się z tyłu, łatwą do utrzymania i wymiany części, nie ma potrzeby demontażu rurociągu.
WYMAJANIE
Pompa magnetyczna pokryta fluoropolimerem nadaje się do transportu wysokożrącego medium bez stałych cząstek, w temperaturze poniżej 150 °C, takich jak kwas siarkowy, kwas solny, kwas azotowy,silne alkalie, kwas fluorowodorowy, silny utleniacz, środek redukujący itp. Jest powszechnie stosowany w przemyśle chemicznym, naftowym, rafinacji ropy naftowej, energetyce jądrowej, chemii, galwanizacji, elektrolizie, poliestru,nawozy, przemysłu farmaceutycznego, energetyki jądrowej itp., idealny do dostarczania wysoko toksycznych, łatwopalnych, wybuchowych, oczyszczonych płynów.
Kodowanie modelu
Parametry
Nazwa | TYPU | Płynność | Głowa | Temperatura pracy | Elektryczność | Szybkość | Dia FLANGE | UWAGA |
Pompy napędowe magnetyczne z powłoką fluoropolimerową | RMD | 10,8-400 m3/h | 8-80 m | -20~150°C | 0.12-132kw | 2900/1450 obr./min. | 12-200 mm | Do specjalnych wymagań można dostosować |
Modele
Model | Q | H | n | n | Moc wału | NPSH | Moc silnika ((kW) | |||
Wiszkość Średniego ((g/cm3) | ||||||||||
m3/h | L/s | m | r/min | % | kW | m | 1 | 1.35 | 1.84 | |
32-25-125 | 2.4 4 4.8 |
0.67 1.11 1.33 |
20.6 20 18 |
2900 | 24 30 28 |
0.56 0.73 0.84 |
2.5 2.5 3.0 |
0.75 | 1.1 | 1.5 |
32-25-160 | 2.4 4 4.8 |
0.67 1.11 1.33 |
33 32 30 |
2900 | 20 26 23 |
1.08 1.34 1.71 |
2.5 2.5 3.0 |
2.2 | 3 | 4 |
32-25-200 | 2.4 4 4.8 |
0.67 1.11 1.33 |
52.5 50 48 |
2900 | 18 20 19 |
1.91 2.72 3.30 |
2.5 2.5 3.0 |
4 | 5.5 | 7.5 |
40-25-120 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
16 15 13.5 |
2900 | 35 42 40 |
0.47 0.61 0.70 |
2.5 2.5 3.0 |
0.75 | 1.1 | 1.5 |
40-25-125 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
18.5 17.5 16 |
2900 | 28 36 33 |
0.68 0.83 1.00 |
2.5 2.5 3.0 |
1.1 | 1.5 | 2.2 |
40-25-160 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
34.5 32 28 |
2900 | 25 23 28 |
1.42 1.66 2.06 |
2.5 2.5 3.0 |
3 | 4 | 5.5 |
40-25-200 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
52.5 50 48 |
2900 | 26 28 27 |
2.08 3.06 3.66 |
2.5 2.5 3.0 |
5.5 | 7.5 | 11 |
40-32-115 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
16 15 13.5 |
2900 | 35 42 40 |
0.47 0.61 0.70 |
2.5 2.5 3.0 |
0.75 | 1.1 | 1.5 |
40-32-145 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
26 25 22.5 |
2900 | 31 42 44 |
0.76 0.95 1.20 |
2.5 2.5 3.0 |
1.5 | 2.2 | 3 |
40-40-125 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
18.5 17.5 16 |
2900 | 28 36 33 |
0.68 0.83 1.00 |
2.5 2.5 3.0 |
1.1 | 1.5 | 2.2 |
50-32-125 | 7.5 12.5 15 |
2.08 3.47 4.17 |
22 20 18.5 |
2900 | 45 56 52 |
1.00 1.22 1.45 |
2.5 2.5 3.0 |
1.5 | 2.2 | 3 |
50-32-160 | 7.5 12.5 15 |
2.08 3.47 4.17 |
34.5 32 29 |
2900 | 33 44 45 |
2.14 2.48 2.63 |
2.5 2.5 3.0 |
3 | 4 | 5.5 |
50-32-200 | 7.5 12.5 15 |
2.08 3.47 4.17 |
52.5 50 48 |
2900 | 28 35 30 |
3.83 4.87 6.54 |
2.5 2.5 3.0 |
7.5 | 11 | 15 |
50-32-250 | 7.5 12.5 15 |
2.08 3.47 4.17 |
82 80 78.5 |
2900 | 24 32 34 |
6.98 8.51 9.43 |
2.5 2.5 3.0 |
15 | 18.5 | 22 |
50-40-125 | 7.5 12.5 15 |
2.08 3.47 4.17 |
22 20 18.5 |
2900 | 45 56 52 |
1.00 1.22 1.45 |
2.5 2.5 3.0 |
1.5 | 2.2 | 3 |
50-40-160 | 7.5 12.5 15 |
2.08 3.47 4.17 |
34.5 32 29 |
2900 | 33 44 45 |
2.14 2.48 3.02 |
2.5 2.5 3.0 |
3 | 4 | 5.5 |
65-40-200 | 15 25 30 |
4.17 6.94 8.33 |
53 50 47 |
2900 | 36 48 47 |
6.02 7.10 8.18 |
2.5 2.5 3.0 |
11 | 15 | 18.5 |
65-40-250 | 15 25 30 |
4.17 6.94 8.33 |
81.2 80 78.4 |
2900 | 33 45 47 |
10.06 12.11 13.64 |
2.5 2.5 3.0 |
18.5 | 22 | 30 |
65-50-125 | 15 25 30 |
4.17 6.94 8.33 |
22 20 18.5 |
2900 | 45 55 50 |
2.00 2.48 3.02 |
2.5 2.5 3.0 |
4 | 5.5 | 7.5 |
Model | Q | H | n | n | Moc wału | NPSH | Moc silnika (kW) | |||
Wiszkość środka (g/cm3) | ||||||||||
m3/h | L/s | m | r/min | % | kW | m | 1 | 1.35 | 1.84 | |
65-50-150 | 12 20 24 |
3.33 5.56 6.67 |
27 25 23 |
2900 | 42 52 48 |
2.10 2.62 3.13 |
2.5 2.5 3.0 |
4 | 5.5 | 7.5 |
65-50-160 | 15 25 30 |
4.17 6.94 8.33 |
34.2 32 30 |
2900 | 44 55 52 |
3.18 3.96 4.72 |
2.5 2.5 3.0 |
5.5 | 7.5 | 11 |
80-50-200 | 30 50 60 |
8.33 13.89 16.67 |
53 50 45.2 |
2900 | 44 58 56 |
9.85 11.75 13.20 |
3.0 3.0 3.5 |
15 | 18.5 | 30 |
80-50-250 | 30 50 60 |
8.33 13.89 16.67 |
83.5 80 75 |
2900 | 45 53 55 |
15.15 20.55 22.27 |
3.0 3.0 3.5 |
30 | 37 | 45 |
80-65-125 | 30 50 60 |
8.33 13.89 16.67 |
22.5 20 17.6 |
2900 | 54 65 59 |
3.41 4.19 4.88 |
3.0 3.0 3.5 |
7.5 | 11 | 15 |
80-65-160 | 30 50 60 |
8.33 13.89 16.67 |
34 32 28.4 |
2900 | 50 62 58 |
5.56 7.03 8.01 |
3.0 3.0 3.5 |
11 | 15 | 18.5 |
100-65-200 | 60 100 120 |
16.67 27.78 33.33 |
56 59 57 |
2900 | 56 59 57 |
15.31 23.07 27.51 |
4.0 4.0 4.5 |
30 | 37 | 45 |
100-65-250 | 60 100 120 |
16.67 27.78 33.33 |
45 53 51 |
2900 | 45 53 51 |
31.21 41.09 47.72 |
4.0 4.0 4.5 |
55 | 75 | 90 |
100-80-125 | 60 100 120 |
16.67 27.78 33.33 |
58 69 65 |
2900 | 58 69 65 |
6.48 7.90 8.10 |
3.0 3.0 3.5 |
11 | 15 | 18.5 |
100-80-160 | 60 100 120 |
16.67 27.78 33.33 |
56 65 62 |
2900 | 56 65 62 |
10.22 13.42 14.77 |
3.0 3.0 3.5 |
18.5 | 22 | 30 |
125-100-125 | 96 160 192 |
26.67 44.44 53.33 |
56 65 52 |
2900 | 56 65 62 |
10.56 13.42 14.35 |
3.0 3.0 3.5 |
18.5 | 22 | 30 |
125-100-160 | 96 160 192 |
26.67 44.44 53.33 |
60 68 32 |
2900 | 60 68 63 |
15.70 20.52 23.52 |
3.0 3.0 3.5 |
30 | 37 | 45 |
125-100-200 | 96 160 192 |
26.67 44.44 53.33 |
56 65 60 |
2900 | 56 65 60 |
25.67 33.50 40.07 |
4.5 4.5 5.0 |
45 | 55 | 75 |
125-100-250 | 96 160 192 |
26.67 44.44 53.33 |
57 68 66 |
2900 | 57 68 66 |
41.26 51.24 57.81 |
3.7 4.5 5.5 |
75 | 90 | 110 |
150-125-250 | 120 200 240 |
33.33 55.56 66.67 |
62 73 70 |
1450 | 62 73 70 |
13.07 14.92 16.80 |
3.0 3.0 3.5 |
22 | 30 | 37 |
150-125-315 | 120 200 240 |
33.33 55.56 66.67 |
57 68 65 |
1450 | 57 68 65 |
20.63 25.62 28.65 |
3.0 3.0 3.5 |
37 | 45 | 55 |
150-125-400 | 120 200 240 |
33.33 55.56 66.67 |
49 58 54 |
1450 | 49 58 54 |
38.00 46.93 53.23 |
3.0 3.0 3.5 |
75 | 90 | 110 |
200-150-250 | 240 400 460 |
66.67 111.11 127.78 |
58 70 66 |
1450 | 58 70 66 |
25.91 31.11 34.15 |
4.0 4.0 4.5 |
45 | 55 | 75 |
200-150-315 | 240 400 460 |
66.67 111.11 127.78 |
58 70 66 |
1450 | 58 70 66 |
39.65 49.78 55.97 |
4.0 4.0 4.5 |
75 | 90 | 110 |
200-150-400 | 240 400 460 |
66.67 111.11 127.78 |
58 72 69 |
1450 | 58 72 69 |
62.86 75.62 85.30 |
4.0 4.0 4.5 |
90 | 110 | 132 |
Uwaga: Aby uzyskać więcej informacji, prosimy o kontakt z sprzedażą.
Odporność na korozję arkusz
Odporność na korozjęDane |
|||||||
Średnie |
Koncentracja ≤% |
Temperatura | Średnie |
Koncentracja ≤% |
Temperatura | ||
≤ 25°C | ≤ 95% | ≤ 25% | ≤ 95°C | ||||
H2SO4 | 98 | √ | √ | KOH | 50 | √ | √ |
HNO3 | √ | × | NH2H2O | √ | √ | ||
HCL | √ | √ | Ba(OH) 2 | 50 | √ | √ | |
H3PO4 | √ | √ | Mg ((OH) 3 | √ | √ | ||
HF* | √ | √ | AL(OH) 3 | √ | √ | ||
HBr | √ | √ | LiOH | √ | √ | ||
Cześć. | √ | √ | C1H2O | √ | √ | ||
kwas cyanowodorowy | √ | √ | Br2 | √ | √ | ||
H2SO3 | √ | √ | I12 | √ | √ | ||
HNO2 | √ | √ | NH3 | √ | √ | ||
HCLO* | √ | √ | CH30H | √ | √ | ||
HCL04 | √ | √ | CH3CH2OH | √ | √ | ||
H2CrO4 | 80 | √ | √ | C4H100 | √ | √ | |
Aqua regia* | √ | √ | HCHO | √ | √ | ||
CH3COOH | √ | √ | CH3CHO | √ | √ | ||
HCOOH | √ | √ | C4H8C120 | √ | √ | ||
CH4H8O2 | √ | √ | C6H7N | √ | √ | ||
C5H1002 | √ | √ | CH3C1 | √ | √ | ||
C18H3402 | √ | √ | CH2CL2 | √ | √ | ||
C6H5COOH | √ | √ | C2H4CL2 | √ | √ | ||
NaOH | 50 | √ | √ | C2H4CL4 | √ | √ | |
wskazuje dobrą odporność na korozję; × wskazuje pewien stopień korozji; * wskazuje, że należy wybrać materiały; Nieoznaczone wskazuje, że każde stężenie jest dopuszczalne. |
Ponad 10 000+ klientów z branży chemicznej, farmaceutycznej, nowej energii, elektronicznej folii aluminiowej i innych branż wybrało produkty RICITE (pompy napędowe magnetyczne, pompy silnikowe chemiczne,Pompy diafragmowe, mechaniczne pompy odśrodkowe uszczelniające itp.), a Ricite (Zhejiang) Science & Technology Co., Ltd. brała udział w edycji kilku przemysłowych norm i specyfikacji technicznych,i zdobył wyróżnienie High-TechRicite (Zhejiang) Science & Technology Co., Ltd. jest zaangażowana w produkcję pomp bezciekłych,i przywiązuje się do celu opracowania pomp napędowych magnetycznych, pomp silnikowych chemicznych i innych pomp, i dąży do innowacji technologicznych oraz dostarcza klientom niezawodnych, wysokooszczędnych i oszczędnych energii pomp i usług.
